ZLH型立式化工 轴流泵(盐析)
主要技术参数The main technical paramete
口径（Diameter）:300~1600 mm
流量（Flow）:18000 m3/h
扬程（Head）: 1-2 m
温度（Temperature）: 0~+80℃
比重（S.G）：≤1.8
应用范围 Application Scope
该泵型适用于低扬程，大流量的液体输送，主要用于联碱行业，是联碱工艺结晶器料浆循环的关键设备。
The modified pump type is suitable for low head and large flow liquid transportation. It is mainly used in the alkali industry and is the key equipment for the slurry circulation of the crystallizer in the alkali process.
口径（Diameter）:300~1600 mm
流量（Flow）:18000 m3/h
扬程（Head）: 1-2 m
温度（Temperature）: 0~+80℃
比重（S.G）：≤1.8
应用范围 Application Scope
该泵型适用于低扬程，大流量的液体输送，主要用于联碱行业，是联碱工艺结晶器料浆循环的关键设备。
The modified pump type is suitable for low head and large flow liquid transportation. It is mainly used in the alkali industry and is the key equipment for the slurry circulation of the crystallizer in the alkali process.
0086-813-8269991

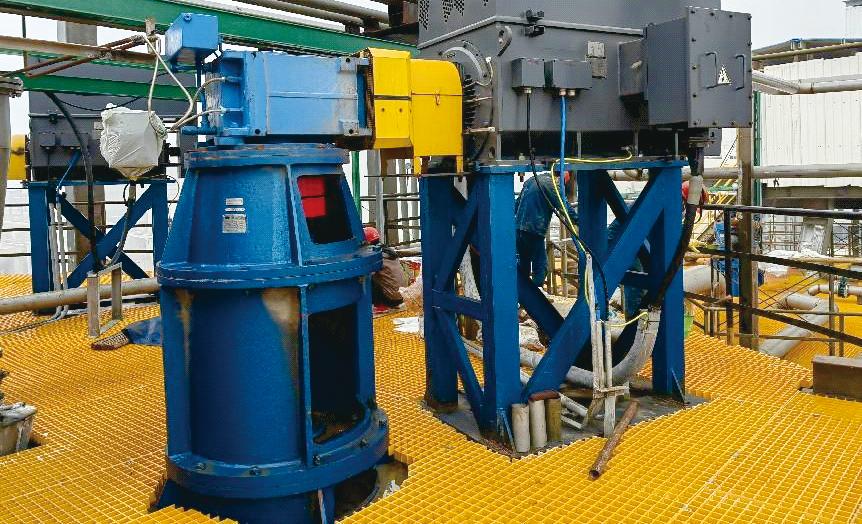

产品特性与结构产品材料产品配置型谱表产品现场图
产品特性
■优化弯管流道设计，水力性能好
■可调式叶片，效率高、高效区宽广
■慢转速设计，运行平稳，更利于盐析、冷析工艺要求
■采用国外先进的对焊轴技术，满足传动强度和耐腐蚀要求，节约成本
■国内95%以上的联碱企业(冷析、盐析工序)均采用该型产品，从流量300 m³/h到8000 m³/h均有大量工程应用实例
■由于该型泵的特殊设计，可应用于不同工位，以提高系统压力及液体水位，或实施强制循环等作用，其使用范围十分广泛
产品结构
■ZLH型泵属典型的立式轴流泵，立式安装，占地面积小
■叶轮浸没于液体之中，无需灌水或抽真空而直接启动
■结构紧凑合理，维修方便
■传动方式为直联传动或减速机传动
■密封形式为动力密封+填料密封

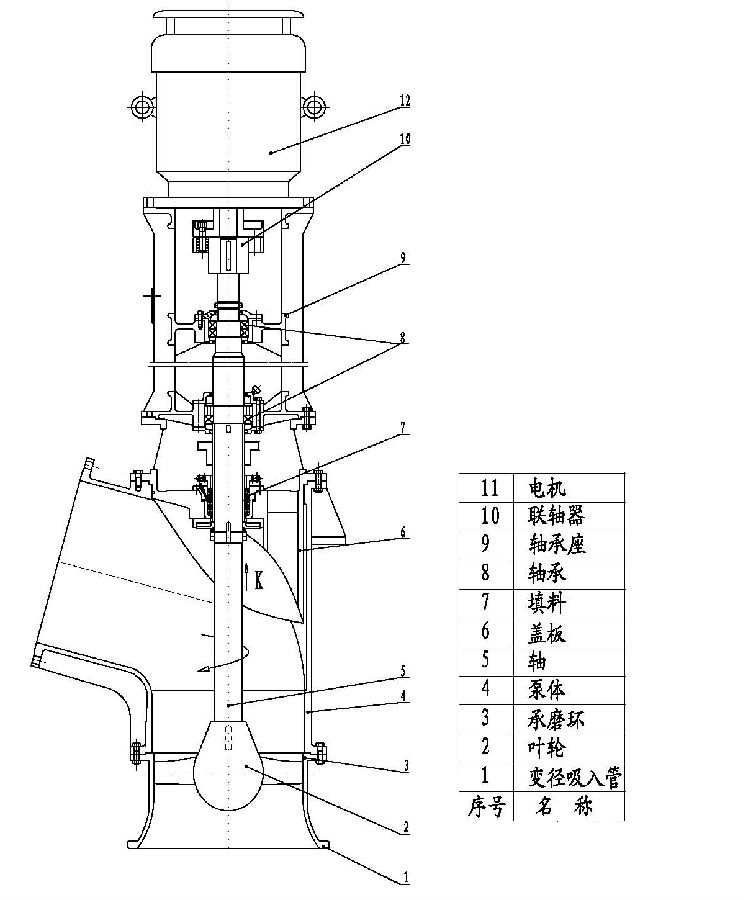

泵结构示意图如下：
材料 | ||||||
铸钢 | 不锈钢 | |||||
国标 | 美国ASTM标准 | 国标 | 美国ASTM标准
| |||
灰铸铁
铝铸铁 | 铸钢 | WCA WCB | ZG1Cr13 ZG2Cr13 ZG00Cr18Ni10 ZG0Cr18Ni9 ZG0Cr17Ni12Mo2Ti ZG0Cr17Ni4CuNb ZG1Cr18Ni9 ZG1Cr18Ni9Ti ZG00Cr17Ni14Mo2 | CA-15 CA-15M CF-3(304L) CF-8(304) CF-8M(316） CF-3M(316L) CN-7M(320) CD-4MCu 括号内为铸造合**号
| ||
主要配置项目 | 厂家标配 | 可选配置 |
电动机 | 国产品牌（重庆/西安） | 南阳，佳木斯，ABB，茵梦达或指定品牌 |
轴承 | 哈瓦洛 | SKF，NSK，FAG或指定品牌 |
减速机 | 国产品牌（江苏） | 江苏泰隆，浙江长城，江苏国贸，弗兰德 |
主要配置项目 | 厂家标配 | 可选配置 |
