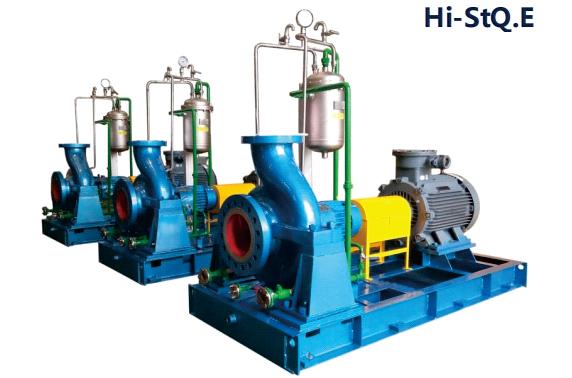

ZE 卧式化工流程泵（API610/OH2）

产品特性

■符合API610 10thAPI 11th标准，具有高可靠、高安全性，使用寿命长特点

■轴加粗、轴系稳定系数(L3/D4)9.3~83，稳定性好;机械密封处饶度小，轴跳≤0.05mm

■叶轮为精铸件，动平衡达到G2.5级;通用化、标准化成度高，除泵壳因承受压力壁厚不同，托架、底座、叶轮均能通用

■轴封系统符合API682 2th标准，可配置各种密封、冲洗方案，应用范围广

■一种无接触油封(专利号：ZL 2015 2 1119775.7)设计，不产生火花，防止水汽进入油池，使用寿命长，油封可靠性好

■可提供智能测控装置及远程检测，包括泵机组振动、轴承温升，泵进出口压力、流量、驱动端负荷等测控

产品结构

■单级悬臂式化工流程泵，卧式中心支撑;轴承采用稀油润滑，出口口径≥80mm泵体采用双蜗壳结构

■泵盖设置冷却、加热循环夹层

■密封腔体尺寸符合API 682标准，足够的空间用于安装串联式和双端面机械密封，便于维护

■托架油箱设置水冷、风冷及低温加热器

■泵的结构设计为后开门形式，检修时不移动泵进出口接管(即泵体不动)，就可以移出叶轮、轴、轴封和轴承部件，折卸方便

■标准深沟球轴承&球推力轴承组合，大轴向力选择深沟球轴承&圆锥滚子轴承组合

■泵和轴承冷却可选择外置风扇冷却或水冷却，为泵工作温度超过260℃的额外保障

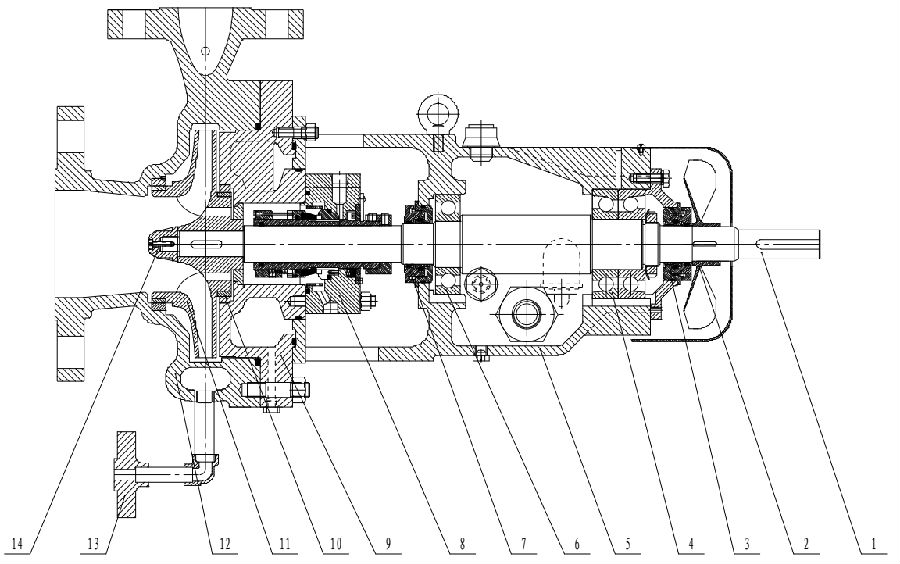

泵结构示意图如下：
